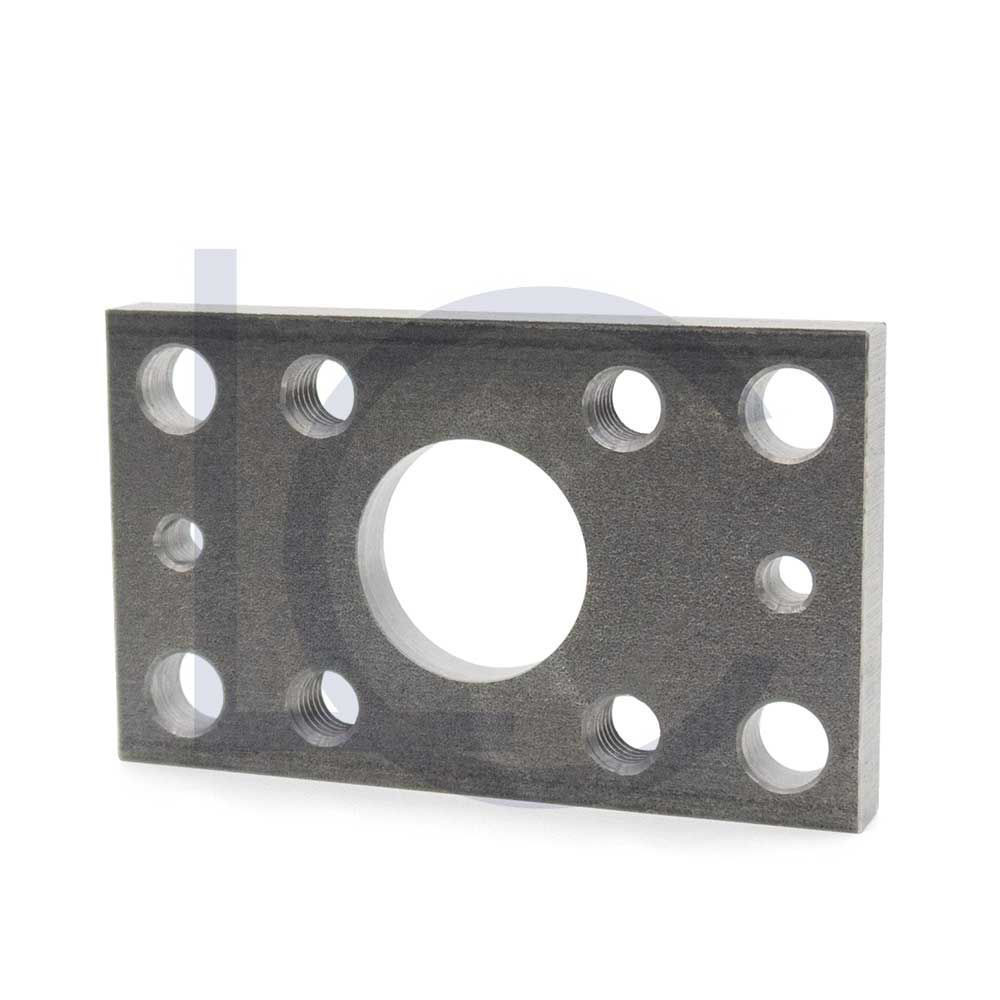

Anschraubplatte PMR05.B – rechteckig, 160 × 100 × 20 mm
Die rechteckige Anschraubplatte PMR05.B dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Sie ist 160 mm lang, 100 mm breit und 20 mm stark. Die zentrale Aufnahme hat einen Durchmesser von 45 mm mit einer Toleranz von +0,1 bis +0,2 mm.

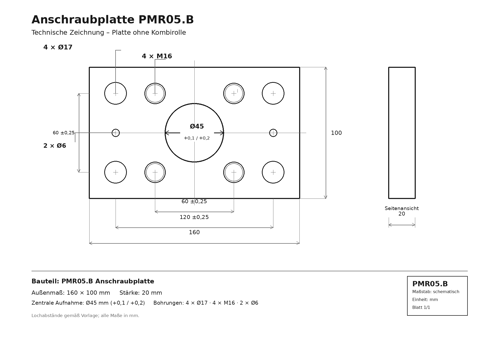

Das Bohrbild umfasst vier Bohrungen Ø 17 mm, vier M16-Gewindebohrungen und zwei Bohrungen Ø 6 mm. Die Lochabstände sind gemäß Zeichnung angeordnet.
Technische Daten
- Form: rechteckig
- Länge: 160 mm
- Breite: 100 mm
- Stärke: 20 mm
- Zentrale Aufnahme: Ø 45 mm, Toleranz +0,1/+0,2 mm
- Befestigungsbohrungen: 4 × Ø 17 mm
- Gewindebohrungen: 4 × M16
- Weitere Bohrungen: 2 × Ø 6 mm
- Bezeichnung: PMR05.B
