Anschraubplatte PMR706
Die rechteckige Anschraubplatte PMR706 dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Sie ist 90 mm lang, 50 mm breit und 10 mm stark. Die zentrale Bolzenaufnahme hat einen Durchmesser von 30 mm mit einer Toleranz von +0,1 bis +0,2 mm.

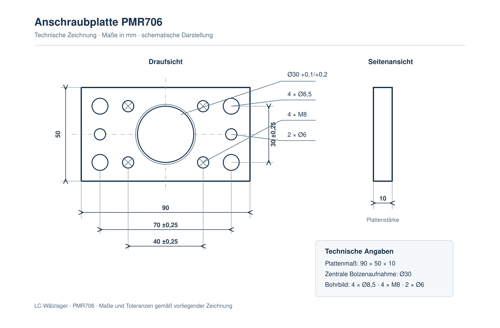

Das Bohrbild umfasst vier Bohrungen mit Ø 8,5 mm, vier Gewindebohrungen M8 sowie zwei Bohrungen mit Ø 6 mm. Die Zeichnung zeigt einen Abstand von 70 ± 0,25 mm zwischen den äußeren Ø-8,5-mm-Bohrungen und 40 ± 0,25 mm zwischen den M8-Gewindebohrungen. Der Abstand der Bohrungsreihen beträgt 30 ± 0,25 mm.
Technische Daten
- Länge: 90 mm
- Breite: 50 mm
- Stärke: 10 mm
- Zentrale Bolzenaufnahme: Ø 30 mm, Toleranz +0,1/+0,2 mm
- Befestigungsbohrungen: 4 × Ø 8,5 mm
- Gewindebohrungen: 4 × M8
- Weitere Bohrungen: 2 × Ø 6 mm
- Bohrungsabstände: 70 ± 0,25 mm, 40 ± 0,25 mm und 30 ± 0,25 mm
- Bezeichnung: PMR706
