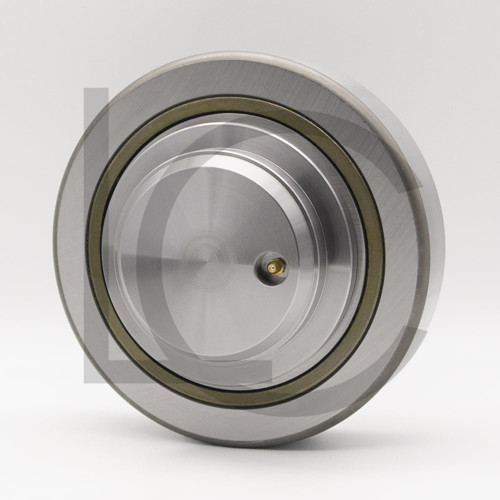

Kombirolle MR0014.W einstellbar – Ø 250 mm
Die Kombirolle MR0014.W ist eine hochbelastbare Laufrolle für Linearführungen und Fördertechnik. Sie kombiniert ein leistungsfähiges Radiallager mit einer axialen Führungsrolle und eignet sich besonders für Anwendungen mit hohen radialen und axialen Belastungen.
Die Axialrolle ist einstellbar. Dadurch kann die Rolle optimal an das Führungsprofil angepasst und das Führungsspiel präzise eingestellt werden.
Der massive Außenring ist für den direkten Lauf auf geeigneten Führungsprofilen ausgelegt und gewährleistet eine hohe Belastbarkeit sowie eine lange Gebrauchsdauer.
Produkteigenschaften
-

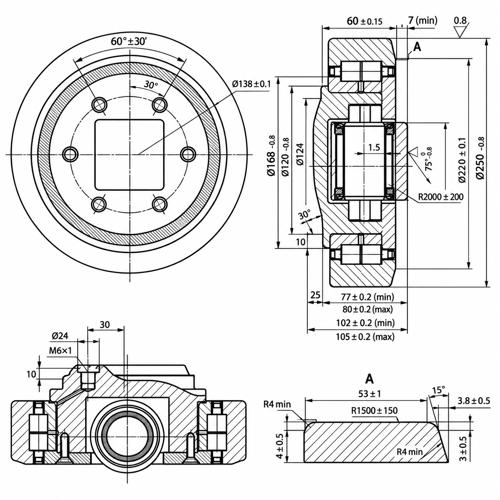

Bauart: Kombirolle / Laufrolle
-
Typ: MR0014.W
-
Ausführung: Axialrolle einstellbar
-
Außendurchmesser Radialrolle: 250 mm
-
Bolzendurchmesser: 120 mm
-
Axialrollenbreite: 75 mm
-
Hohe radiale und axiale Belastbarkeit
-
Massiver, dickwandiger Außenring
-
Für Linearführungen und Schwerlastanwendungen
-
Radiallager nachschmierbar
-
Robuste Ausführung für industrielle Anwendungen
Tragzahlen
-
Dynamische Radialtragzahl C: 369 kN
-
Statische Radialtragzahl C0: 748 kN
-
Dynamische Axialtragzahl Ca: 138 kN
-
Statische Axialtragzahl C0a: 257 kN
Zulässige Belastung im Führungsbetrieb
-
Max. Radialbelastung FR: 101,5 kN
-
Max. Axialbelastung FA: 33,9 kN
Die zulässigen Belastungen FR und FA berücksichtigen den Einsatz der Kombirolle im direkten Kontakt mit dem Führungsprofil und sind daher von den rechnerischen Lagertragzahlen C und C0 zu unterscheiden.
Vergleichstyp / Referenz: 4.092
