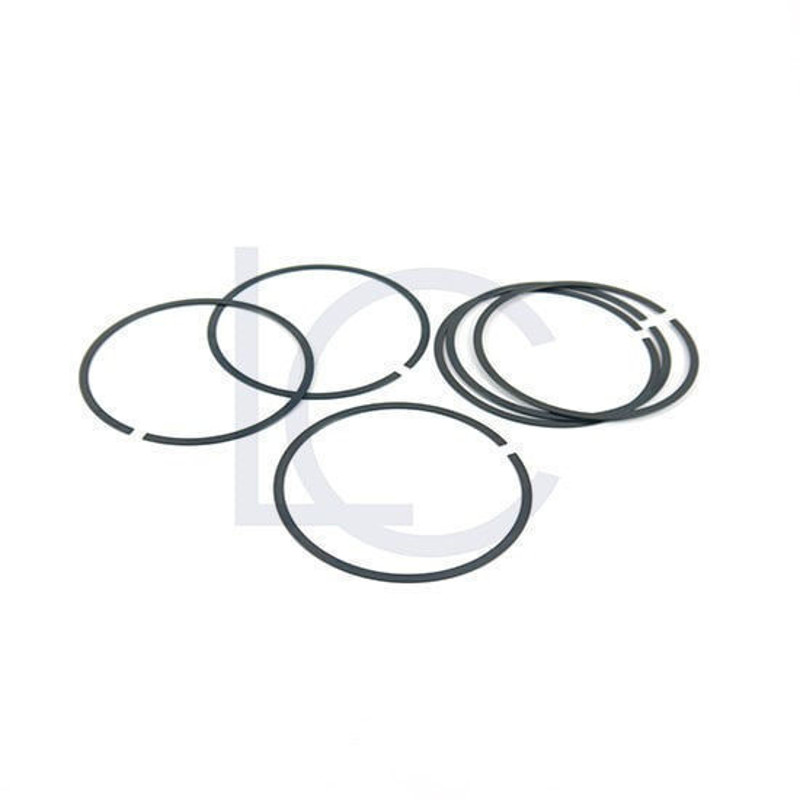

FEY Lamellenring FK3 AS022 – 22 × 1,00 × 0,65 mm
Der FEY Lamellenring FK3 AS022 ist ein außen spannender Einfach-Lamellen-Dichtungsring für Bohrungen. Lamellenringe der Baureihe FK3 AS werden zur zuverlässigen Fettabdichtung von Wälz- und Gleitlagern eingesetzt.
Durch seine federnde Wirkung liegt der Lamellenring an der Bohrung an. Mehrere Lamellenringe bilden in der vorgesehenen Nut ein wirkungsvolles Dichtungssystem. Bei entsprechender Befettung schützt die FK3-AS-Anordnung zuverlässig vor dem Eindringen von Staub und Umgebungsfeuchtigkeit.
Die kompakte Bauweise ermöglicht den Einsatz auch bei begrenzten Einbauverhältnissen. FEY Lamellenringe eignen sich für zahlreiche Anwendungen im Maschinen-, Anlagen-, Fahrzeug- und Getriebebau.
Technische Daten
-
Hersteller: FEY Lamellenringe
-
Baureihe: FK3 AS
-
Bezeichnung: AS022
-
Ausführung: außen spannender Einfach-Lamellen-Dichtungsring
-
Anwendung: für Bohrungen
-
Nennmaß Bohrung D1: 22,00 mm
-
Ringbreite RB: 1,00 mm
-
Ringdicke RD: 0,65 mm
-
Werkstoff: 1.0605
-
Dichtungsart: Fettabdichtung
-
Anordnung: 3 AS-Ringe = 1 Satz
Einsatzbereiche
Der FEY FK3 AS022 eignet sich insbesondere zur Abdichtung von:
Schutzwirkung
Einfach gewundene FEY Lamellenringe dienen zur Fettabdichtung von Wälz- und Gleitlagern. In gefettetem Zustand schützen sie zuverlässig gegen Staubeintritt und Umgebungsfeuchtigkeit.
Montagehinweis
Für eine einwandfreie Funktion müssen die vorgesehenen Nutabmessungen und Toleranzen eingehalten werden. Bei vorhandenem Axial- oder Radialspiel sind die Nutabmessungen entsprechend den Herstellervorgaben anzupassen.
Vor einem Serieneinsatz empfiehlt sich ein Lauf- und Montageversuch unter den tatsächlichen Betriebsbedingungen.
FEY FK3 AS022 – bewährte Lamellenring-Dichtungstechnik für eine kompakte und zuverlässige Lagerabdichtung.
