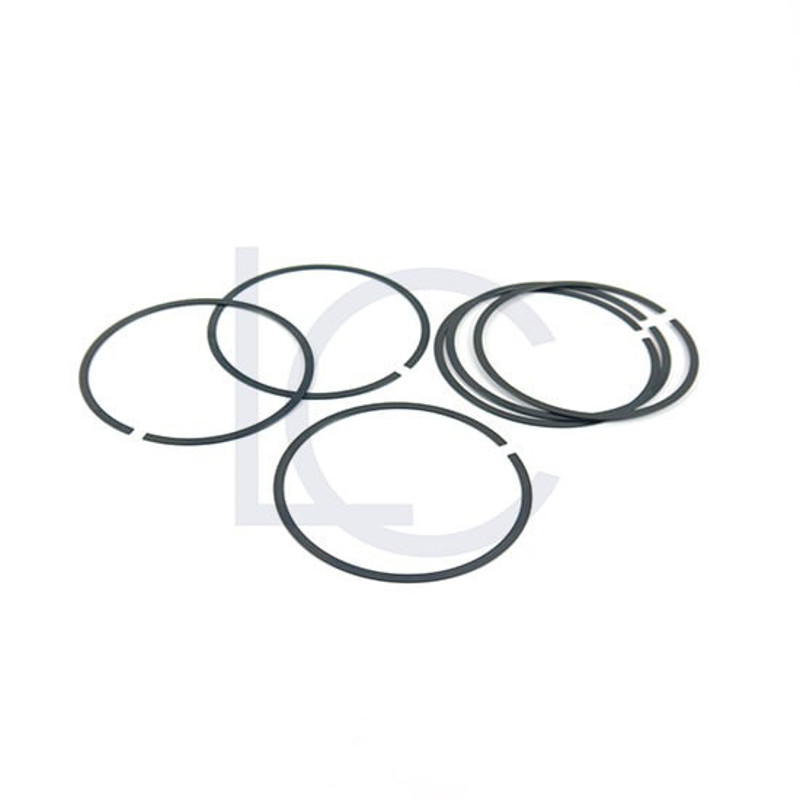

FEY Lamellenring FK3 AS047 – 47 × 2,20 × 0,72 mm
Der FEY Lamellenring FK3 AS047 ist ein außen spannender Einfach-Lamellen-Dichtungsring für Bohrungen. Lamellenringe der Baureihe FK3 AS werden zur zuverlässigen Fettabdichtung von Wälz- und Gleitlagern eingesetzt.
Durch seine federnde Wirkung liegt der Lamellenring an der Bohrung an. Mehrere Lamellenringe bilden in der vorgesehenen Nut ein wirkungsvolles Dichtungssystem. Bei entsprechender Befettung schützt die FK3-AS-Anordnung zuverlässig vor dem Eindringen von Staub und Umgebungsfeuchtigkeit.
Die kompakte und robuste Bauweise ermöglicht den Einsatz in zahlreichen industriellen Anwendungen. FEY Lamellenringe werden unter anderem im Maschinen-, Anlagen-, Fahrzeug- und Getriebebau eingesetzt.
Technische Daten
-
Hersteller: FEY Lamellenringe
-
Baureihe: FK3 AS
-
Bezeichnung: AS047
-
Ausführung: außen spannender Einfach-Lamellen-Dichtungsring
-
Anwendung: für Bohrungen
-
Nennmaß Bohrung D1: 47,00 mm
-
Ringbreite RB: 2,20 mm
-
Ringdicke RD: 0,72 mm
-
Werkstoff: C75S / Werkstoff-Nr. 1.0605
-
Dichtungsart: Fettabdichtung
-
Anordnung: 3 AS-Ringe = 1 Satz
Einsatzbereiche
Der FEY FK3 AS047 eignet sich insbesondere zur Abdichtung von:
Schutzwirkung
Einfach gewundene FEY Lamellenringe der Baureihe FK3 AS dienen zur Fettabdichtung von Lagerstellen. Bei entsprechender Befettung unterstützen sie den Schutz vor Staub, Schmutz und Umgebungsfeuchtigkeit.
Montagehinweis
Für eine einwandfreie Funktion müssen die vorgesehenen Nutabmessungen und Toleranzen eingehalten werden. Bei vorhandenem Axial- oder Radialspiel sind die Einbauverhältnisse entsprechend den Herstellervorgaben zu berücksichtigen.
Vor dem Serieneinsatz empfiehlt sich insbesondere bei anspruchsvollen Anwendungen ein Lauf- und Montageversuch unter den tatsächlichen Betriebsbedingungen.
FEY FK3 AS047 – bewährte Lamellenring-Dichtungstechnik für eine kompakte und zuverlässige Lagerabdichtung.
