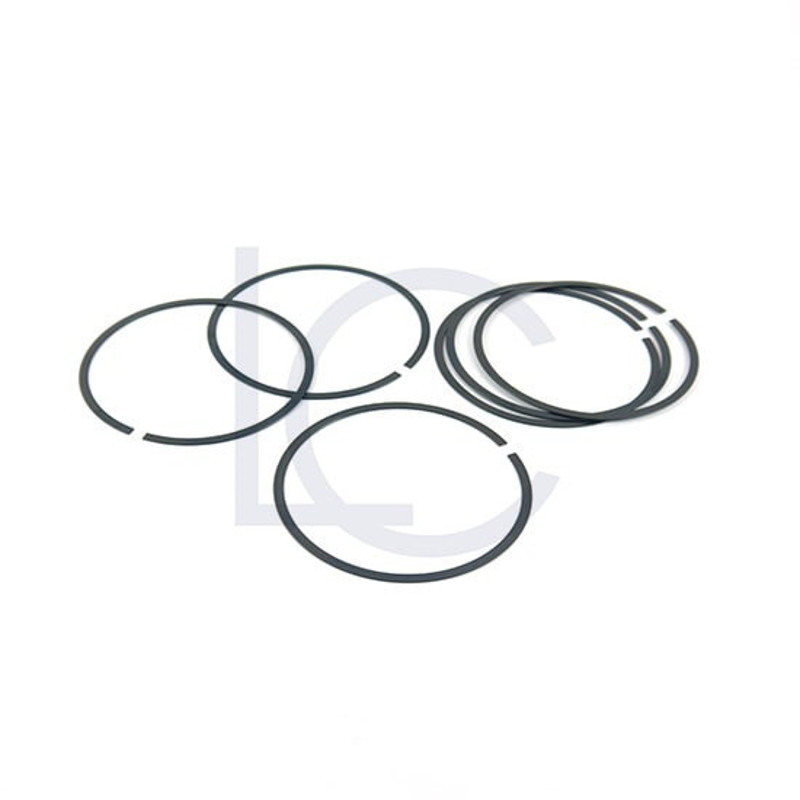

FEY Lamellenring FK3 AS192 – 192 × 7,00 × 1,00 mm
Der FEY Lamellenring FK3 AS192 ist ein außen spannender Einfach-Lamellen-Dichtungsring für Bohrungen. Lamellenringe der Baureihe FK3 AS werden zur zuverlässigen Fettabdichtung von Wälz- und Gleitlagern eingesetzt.
Durch seine federnde Wirkung liegt der Lamellenring an der Bohrung an. Mehrere Lamellenringe bilden in der vorgesehenen Nut ein wirkungsvolles Dichtungssystem. Bei entsprechender Befettung schützt die FK3-AS-Anordnung zuverlässig vor dem Eindringen von Staub und Umgebungsfeuchtigkeit.
Die robuste und platzsparende Konstruktion eignet sich für zahlreiche industrielle Anwendungen, insbesondere im Maschinen-, Anlagen-, Fahrzeug- und Getriebebau sowie für größere Lagerstellen.
Technische Daten
-
Hersteller: FEY Lamellenringe
-
Baureihe: FK3 AS
-
Bezeichnung: AS192
-
Ausführung: außen spannender Einfach-Lamellen-Dichtungsring
-
Anwendung: für Bohrungen
-
Nennmaß Bohrung D1: 192,00 mm
-
Ringbreite RB: 7,00 mm
-
Ringdicke RD: 1,00 mm
-
Werkstoff: C60E / Werkstoff-Nr. 1.1221
-
Federbeständigkeit: bis max. +300 °C
-
Dichtungsart: Fettabdichtung
-
Anordnung: 3 AS-Ringe = 1 Satz
Einsatzbereiche
Der FEY FK3 AS192 eignet sich insbesondere zur Abdichtung von:
Schutzwirkung
Einfach gewundene FEY Lamellenringe der Baureihe FK3 AS dienen zur Fettabdichtung von Lagerstellen. Bei entsprechender Befettung schützen sie zuverlässig vor Staubeintritt und Umgebungsfeuchtigkeit.
Die kompakte Lamellenring-Konstruktion ermöglicht eine zuverlässige Abdichtung und eignet sich besonders für rotierende Lagerstellen.
Montagehinweis
Für eine einwandfreie Funktion müssen die vorgesehenen Nutabmessungen und Toleranzen eingehalten werden. Bei vorhandenem Axial
