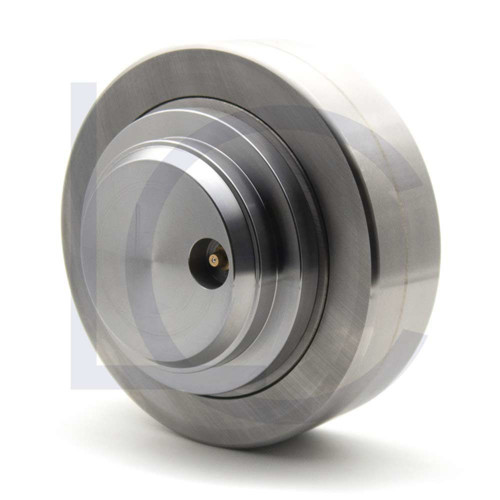

Die MR4130.W ist eine hochbelastbare Jumbo-Kombirolle mit einstellbarer Axialrolle für anspruchsvolle Linearführungen, Hubsysteme, Förderanlagen und Schwerlastanwendungen.
Die Kombination aus groß dimensionierter Radialrolle und integrierter Axialführung ermöglicht die Aufnahme hoher radialer und axialer Kräfte. Mit einem Außendurchmesser von 180 mm bietet die MR4130.W eine hohe Tragfähigkeit und eignet sich besonders für robuste Führungssysteme im Maschinen- und Anlagenbau.

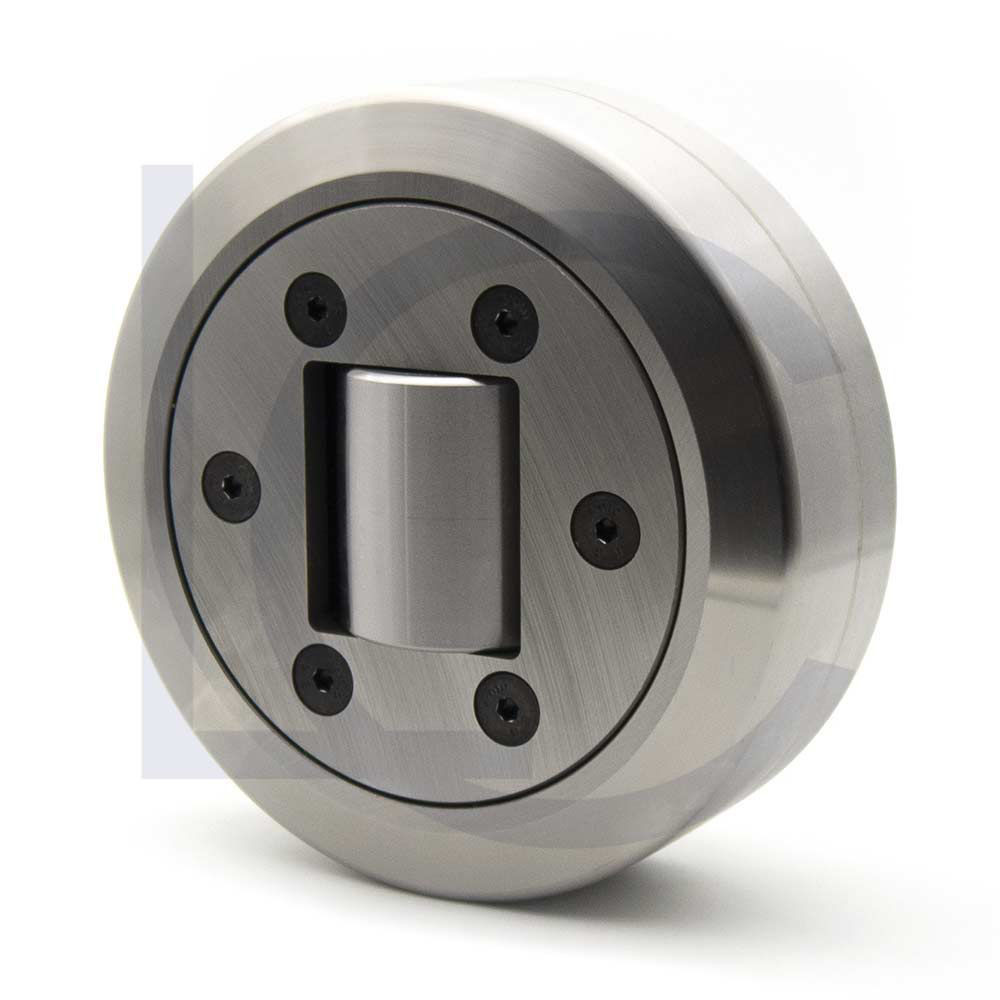

Die Axialrolle ist justierbar, wodurch sich das seitliche Führungsspiel an die jeweilige Führungsschiene bzw. das Führungsprofil anpassen lässt. Dadurch wird eine präzise Führung und ein zuverlässiger Lauf auch bei hohen Belastungen ermöglicht.

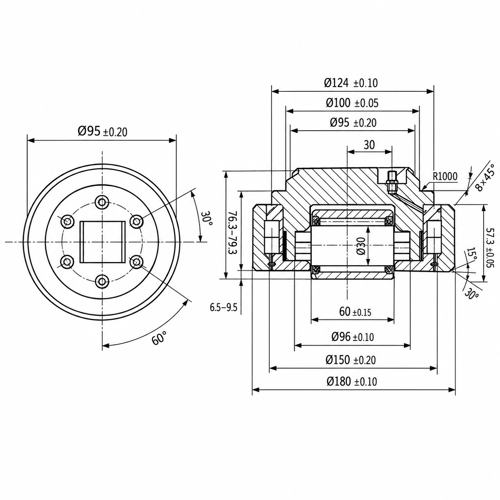

Technische Daten
-
LC-Wälzlager Bezeichnung: MR4130.W
-
Ausführung: Jumbo-Kombirolle
-
Axialrolle: justierbar, Rollenbreite 60 mm
-
Außendurchmesser Radialrolle: Ø 180 mm
-
Breite Radialrolle: 57,3 mm
-
Einbaumaß: 76,3–79,3 mm
-
Gesamtbreite / Einbaumaß: 95,7–98,7 mm
-
Einstellbereich: 6,5–9,5 mm
-
Dynamische Tragzahl radial C: 266 kN
-
Statische Tragzahl radial C₀: 500 kN
-
Dynamische Tragzahl axial Ca: 100 kN
-
Statische Tragzahl axial C₀a: 180 kN
-
Gewicht:12,350 kg
Einsatzbereiche
-
Schwerlast-Linearführungen
-
Hub- und Förderanlagen
-
Regalbediengeräte
-
Maschinen- und Anlagenbau
-
Stahlbaukonstruktionen
-
Verschiebbare Maschinenkomponenten
-
Führungssysteme mit hohen Radial- und Axialkräften
Durch die einstellbare Axialführung und die hohe radiale Tragfähigkeit ist die MR4130.W besonders für anspruchsvolle Schwerlast-Führungssysteme geeignet.
Vergleichstyp / Referenz: WINKEL Jumbo WINKEL-Rolle 4.085
