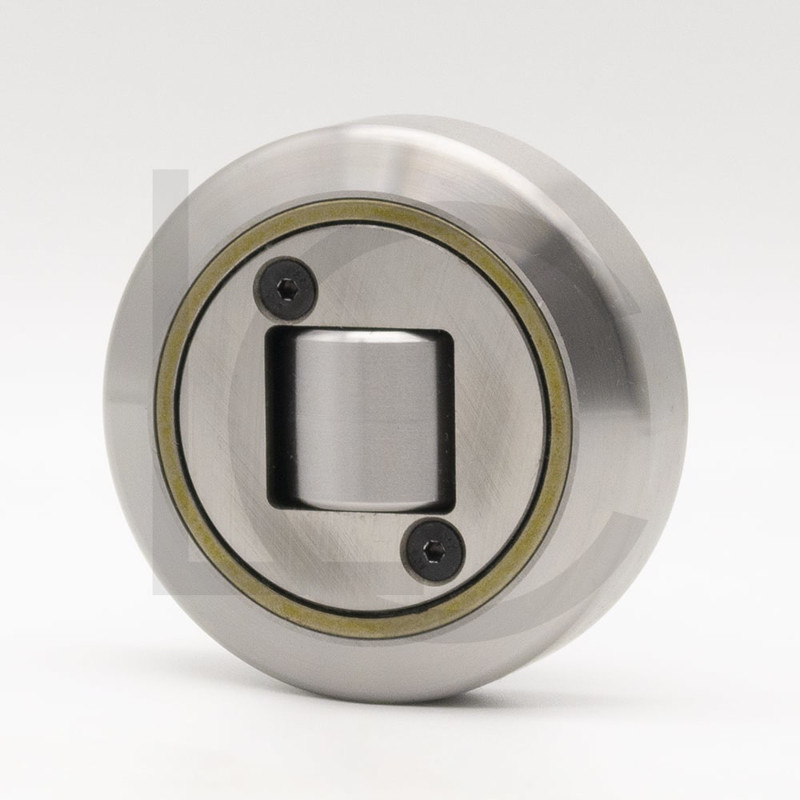

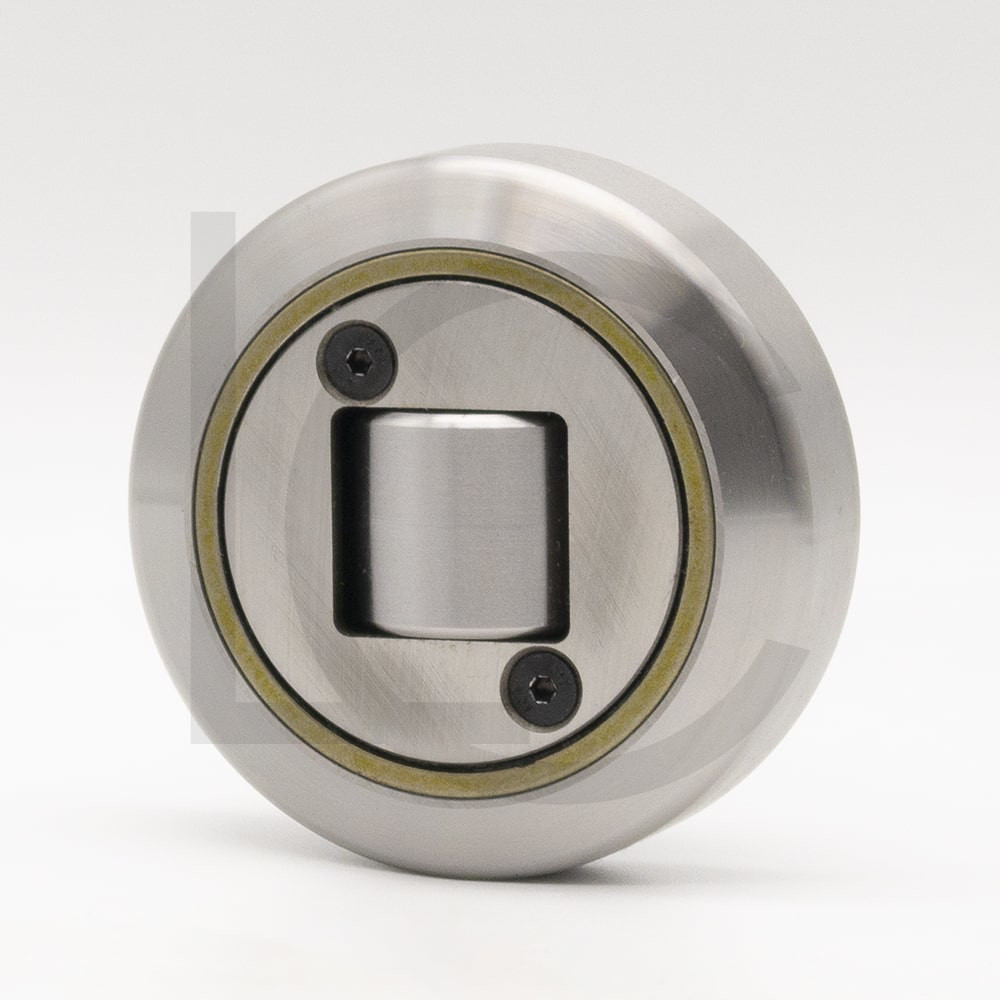

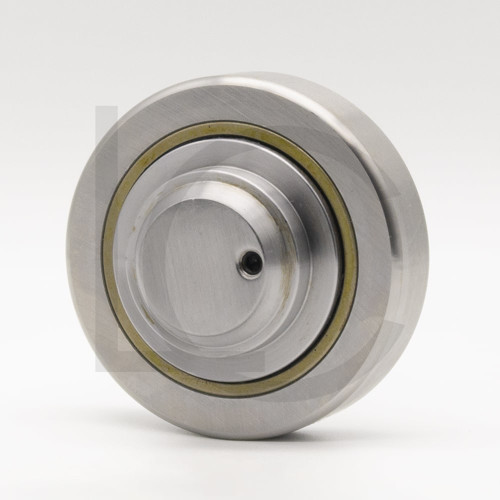

Kombirolle MR0004 – Axialrolle fest für konische Profile, 40 × 78,3 × 40,7 mm
Die Kombirolle MR0004 ist für Stahlprofile mit konischer Innenfläche ausgelegt. Ihr Außenring ist konisch geformt und vergrößert dadurch die Kontaktfläche zwischen Rolle und Profil. Die feststehende Axialrolle führt die Rolle seitlich am Profil.
Sie eignet sich als Führungsrolle in Förderanlagen, Zufuhreinrichtungen und Linearführungen. Die MR0004 ist passend zum H-Profil 3019.
Technische Merkmale
■ Bauart: Kombirolle mit feststehender Axialrolle
■ Ausführung für Profile mit konischer Innenfläche

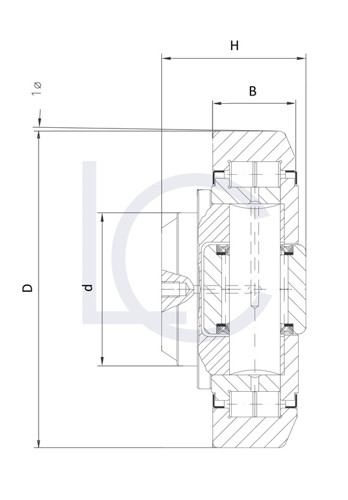

■ Bolzendurchmesser: 40 mm
■ Außendurchmesser: 78,3 mm
■ Außenringbreite: 23 mm
■ Gesamtbreite: 40,7 mm
■ Passend zum H-Profil 3019
■ Werkseitig mit Lithium-Schmierfett der Klasse 3 erstbefettet
■ Toleranzen und Radialspiel nach DIN 620
■ Toleranzklasse P0
Tragzahlen und Referenzdrehzahl
■ Dynamische Tragzahl radial: 58 kN
■ Statische Tragzahl radial: 101,5 kN
■ Dynamische Tragzahl axial: 21 kN
■ Statische Tragzahl axial: 32 kN
■ Referenzdrehzahl: 800 U/min
Werkstoffe
■ Außenring: Einsatzstahl UNI 16NiCr4, gehärtet und angelassen
■ Innenring und Wälzkörper: Wälzlagerstahl UNI 100Cr6, gehärtet und angelassen
■ Hauptbolzen: Stahl St52C, gut schweißbar
Alternative Bezeichnungen
MR0024, TR004
Das H-Profil 3019 ist mit der gewünschten Länge separat anzufragen.
