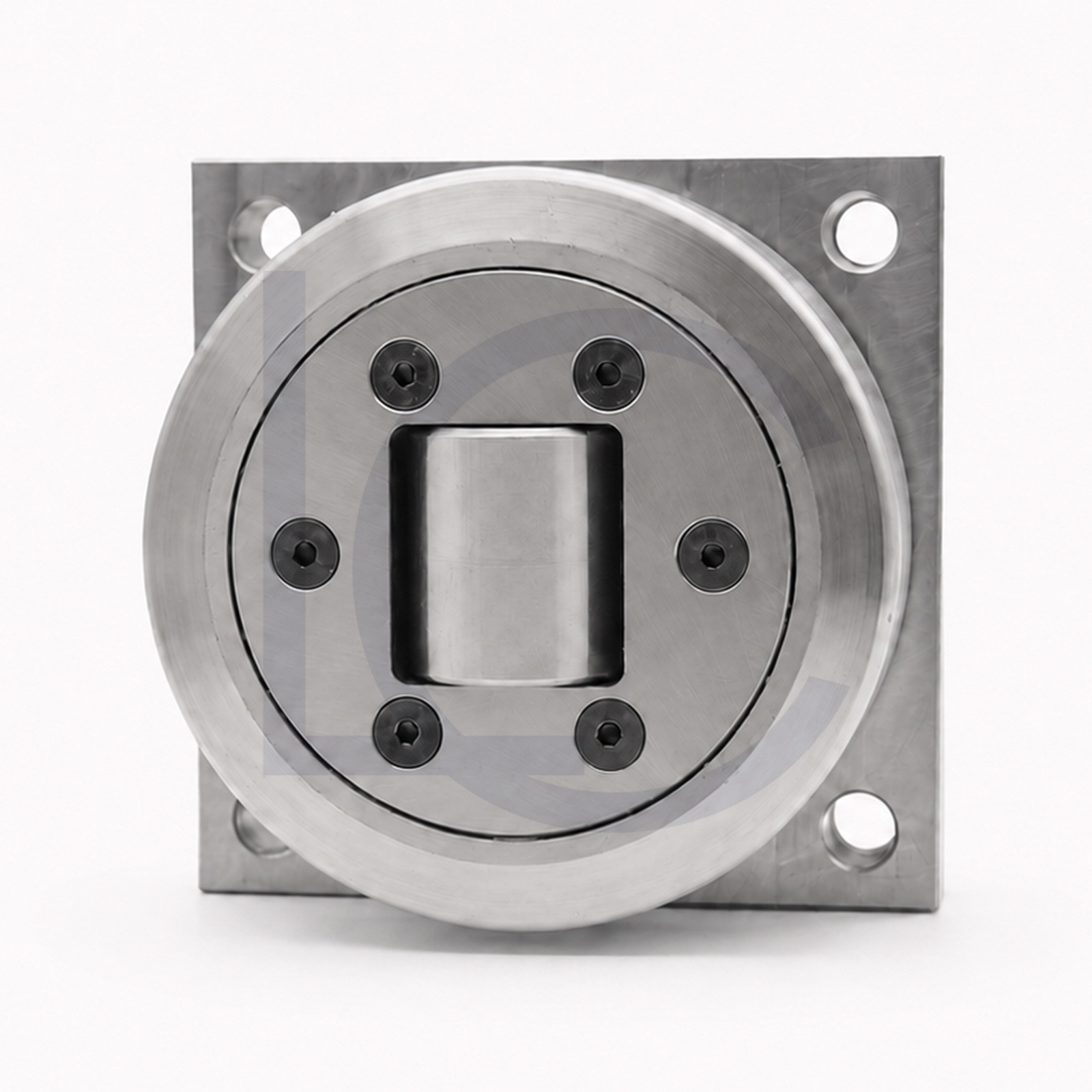

Die MR4130.WPMR12-Q ist eine hochbelastbare Jumbo-Kombirolle mit einstellbarer Axialrolle und quadratischer Anschraubplatte. Sie eignet sich für anspruchsvolle Linearführungen, Hubsysteme, Förderanlagen und Konstruktionen mit hohen radialen und axialen Belastungen.
Die Kombination aus groß dimensionierter Radialrolle und seitlicher Axialführung ermöglicht die Aufnahme von Radial- und Axialkräften in einer kompakten Rolleneinheit.
Die Axialrolle ist einstellbar, wodurch sich das seitliche Führungsspiel an die verwendete Führungsschiene bzw. das Führungsprofil anpassen lässt. Dies ermöglicht eine präzise Führung und einen zuverlässigen Lauf auch bei hohen Belastungen.

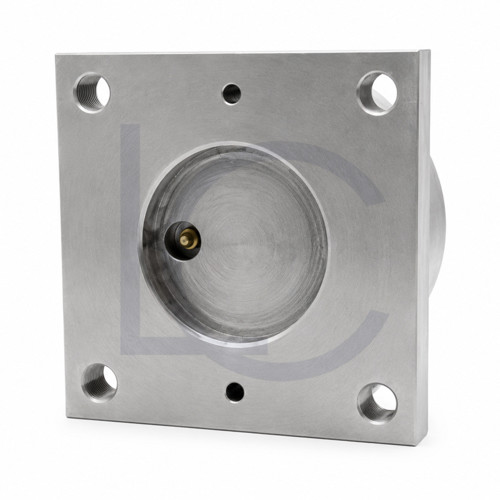

Die quadratische Anschraubplatte ist durchgehend mit der Kombirolle verschweißt und ermöglicht eine stabile und montagefreundliche Befestigung an Maschinen- und Anlagenkonstruktionen.

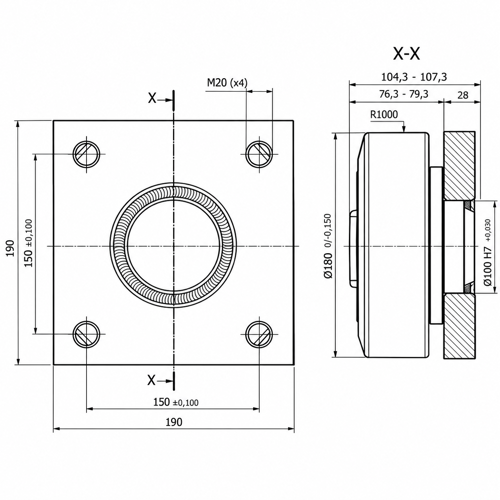

Technische Daten
-
Ausführung: Kombirolle einstellbar mit quadratischer Anschraubplatte
-
LC-Wälzlager Bezeichnung: MR4130.WPMR12-Q
-
Kombirolle: MR4130.W
-
Anschraubplatte: PMR12-Q
-
Außendurchmesser Radialrolle: Ø 180 mm
-
Gesamteinbaumaß inkl. Platte: 104,3–107,3 mm
-
Einbaumaß Rolle bis Platte: 76,3–79,3 mm
-
Anschraubplatte: 190 × 190 × 28 mm
-
Befestigungsabstand: 150 × 150 mm
-
Befestigung: 4 × M20
-
Mittelbohrung: Ø 100 H7
-
Radius der Rollenlauffläche: R1000
-
Dynamische Tragzahl radial C: 266 kN
-
Statische Tragzahl radial C₀: 500 kN
-
Dynamische Tragzahl axial Ca: 100 kN
-
Statische Tragzahl axial C₀a: 180 kN
-
Gewicht: 20,4 kg
-
Verbindung Rolle / Platte: durchgehend verschweißt
-
Schmierung: Fettschmierung
-
Schmierstoff ab Werk: Shell Gadus S1 V160 oder gleichwertig
-
Temperaturbereich des angegebenen Schmierstoffs: −10 °C bis +120 °C
-
Präzisionsklasse: PN
-
Allgemeintoleranzen: UNI-EN 22768-mK
Einsatzbereiche
Die Kombirolle eignet sich besonders für:
-
Schwerlast-Linearführungen
-
Hub- und Förderanlagen
-
Regalbediengeräte
-
Maschinen- und Anlagenbau
-
Stahlbaukonstruktionen
-
Verschiebbare Maschinenkomponenten
-
Führungssysteme mit hohen Radial- und Axialkräften
Durch die einstellbare Axialführung kann das Führungsspiel optimal angepasst werden. Die robuste Ausführung und die hohe radiale und axiale Tragfähigkeit machen die MR4130.WPMR12-Q besonders geeignet für anspruchsvolle Schwerlastanwendungen.
Vergleichstyp / Referenz: WINKEL Jumbo WINKEL-Rolle 4.085 + AP 90-Q
