Anschraubplatte PMR03 – 120 × 80 × 15 mm

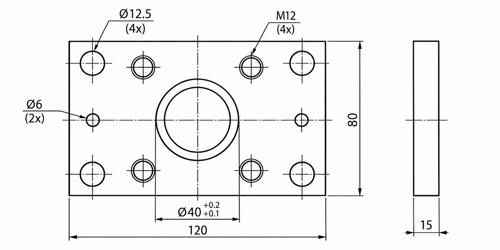

Die rechteckige Anschraubplatte PMR03 dient zur stabilen Befestigung entsprechender Rollen- und Konstruktionselemente. Sie verfügt über eine zentrale Bolzenaufnahme mit Ø40 mm sowie zusätzliche Bohrungen und Gewindebohrungen für die Montage. Die Abmessungen betragen 120 × 80 mm, die Plattenstärke beträgt 15 mm.
Technische Merkmale
■ Ausführung: rechteckige Anschraubplatte PMR03
■ Länge: 120 mm
■ Breite: 80 mm
■ Stärke: 15 mm
■ Zentrale Bolzenaufnahme: Ø40 mm, Toleranz +0,1/+0,2 mm
■ Befestigungsbohrungen: 4 × Ø12,5 mm
■ Gewindebohrungen: 4 × M12
■ Zusätzliche Bohrungen: 2 × Ø6 mm
Bitte prüfen Sie vor der Bestellung, ob Lochbild und Bolzenaufnahme zu Ihrer Anwendung passen.
