Anschraubplatte PMR08 – rechteckig, 180 × 120 × 20 mm

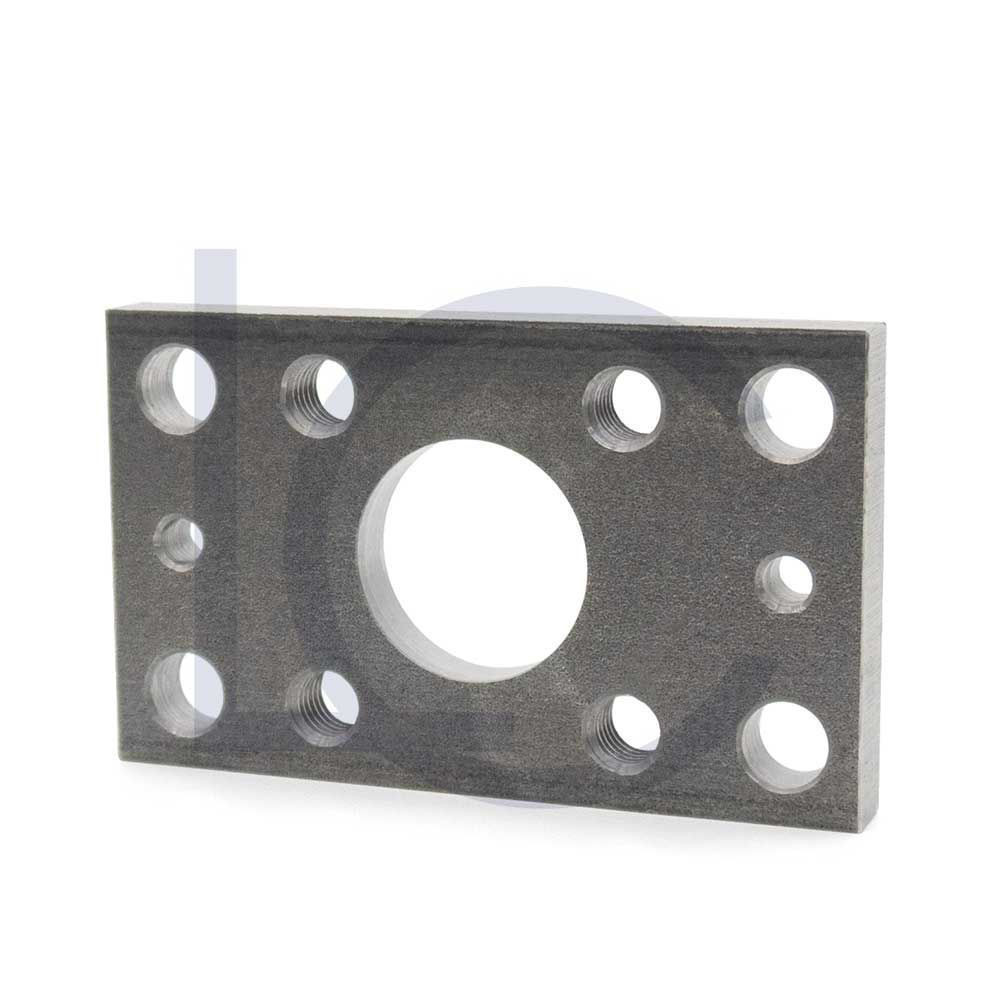

Die rechteckige Anschraubplatte PMR08 dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Sie ist 180 mm lang, 120 mm breit und 20 mm stark. Die zentrale Aufnahme hat einen Durchmesser von 55 mm und eine Toleranz von +0,1 bis +0,2 mm.

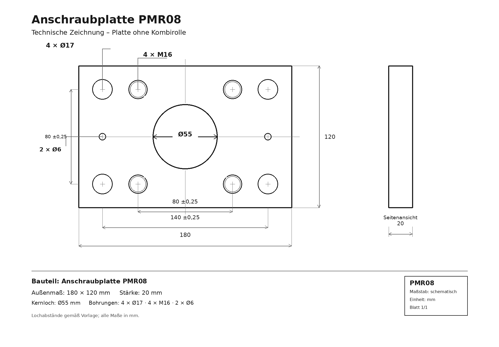

Das Bohrbild umfasst vier Bohrungen Ø 17 mm, vier M16-Gewindebohrungen und zwei Bohrungen Ø 6 mm. Die Lochabstände und Positionen entsprechen der technischen Zeichnung.
Technische Daten
- Form: rechteckig
- Länge: 180 mm
- Breite: 120 mm
- Stärke: 20 mm
- Zentrale Aufnahme: Ø 55 mm, Toleranz +0,1/+0,2 mm
- Befestigungsbohrungen: 4 × Ø 17 mm
- Gewindebohrungen: 4 × M16
- Weitere Bohrungen: 2 × Ø 6 mm
- Bezeichnung: PMR08
