Anschraubplatte rechteckig PMR10 – 200 × 150 × 20 mm

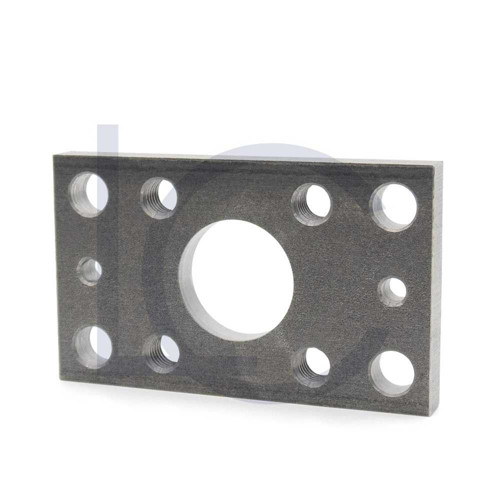

Die rechteckige Anschraubplatte PMR10 dient zur Befestigung passender Kombirollen und Radiallager in der Flurfördertechnik. Sie ist 200 mm lang, 150 mm breit und 20 mm stark. Die zentrale Aufnahme hat einen Durchmesser von 60 mm mit einer Toleranz von +0,1 bis +0,2 mm.

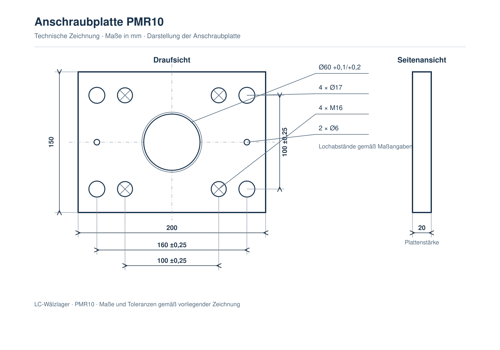

Das Bohrbild umfasst vier Bohrungen mit Ø 17 mm, vier M16-Gewindebohrungen und zwei Bohrungen mit Ø 6 mm. Die Lochabstände sind in der technischen Zeichnung angegeben.
Technische Daten
- Länge: 200 mm
- Breite: 150 mm
- Stärke: 20 mm
- Zentrale Aufnahme: Ø 60 mm, Toleranz +0,1/+0,2 mm
- Befestigungsbohrungen: 4 × Ø 17 mm
- Gewindebohrungen: 4 × M16
- Weitere Bohrungen: 2 × Ø 6 mm
- Abstand der Ø-17-mm-Bohrungen: 160 ± 0,25 mm
- Abstand der M16-Gewindebohrungen: 100 ± 0,25 mm
- Abstand der Bohrungsreihen: 100 ± 0,25 mm
- Bezeichnung: PMR10
