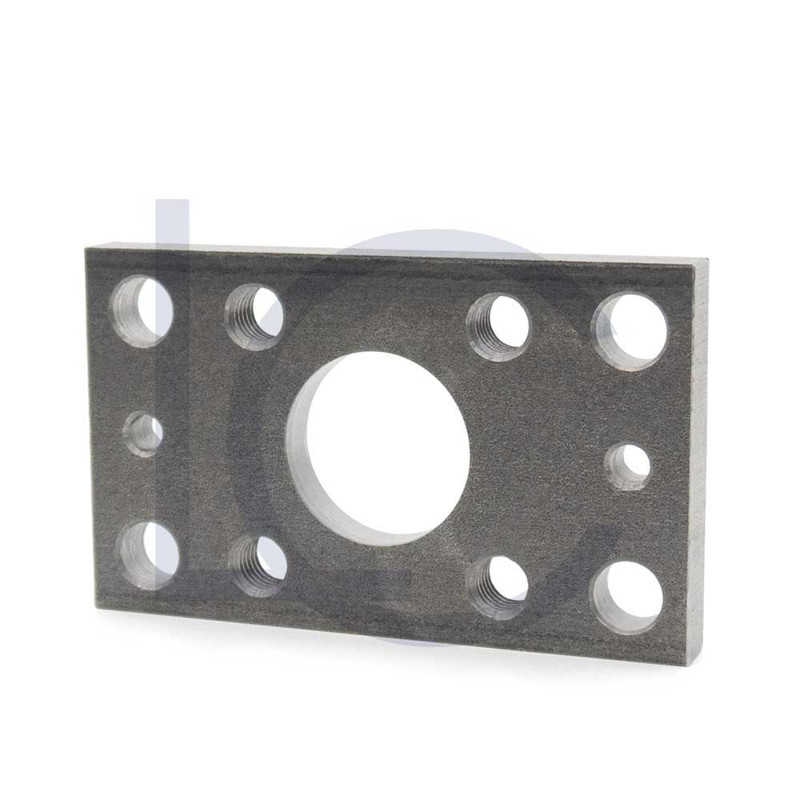

Anschraubplatte PMR02 – rechteckig, 120 × 80 × 15 mm
Die rechteckige Anschraubplatte PMR02 dient zur Befestigung passender Kombirollen in der Flurfördertechnik. Die Platte ist 120 mm lang, 80 mm breit und 15 mm stark. Die zentrale Aufnahme ist für einen Bolzen mit Ø 35 mm ausgelegt und weist laut Zeichnung eine Toleranz von +0,1 bis +0,2 mm auf.
Für die Montage verfügt die Platte über vier Bohrungen Ø 12,5 mm, vier M12-Gewindebohrungen und zwei Bohrungen Ø 6 mm. Die Bohrungen sind gemäß Zeichnung angeordnet.
Technische Daten
- Form: rechteckig
- Länge: 120 mm
- Breite: 80 mm
- Stärke: 15 mm
- Zentrale Bolzenaufnahme: Ø 35 mm, Toleranz +0,1/+0,2 mm
- Befestigungsbohrungen: 4 × Ø 12,5 mm
- Gewindebohrungen: 4 × M12
- Weitere Bohrungen: 2 × Ø 6 mm
- Bezeichnung: PMR02
